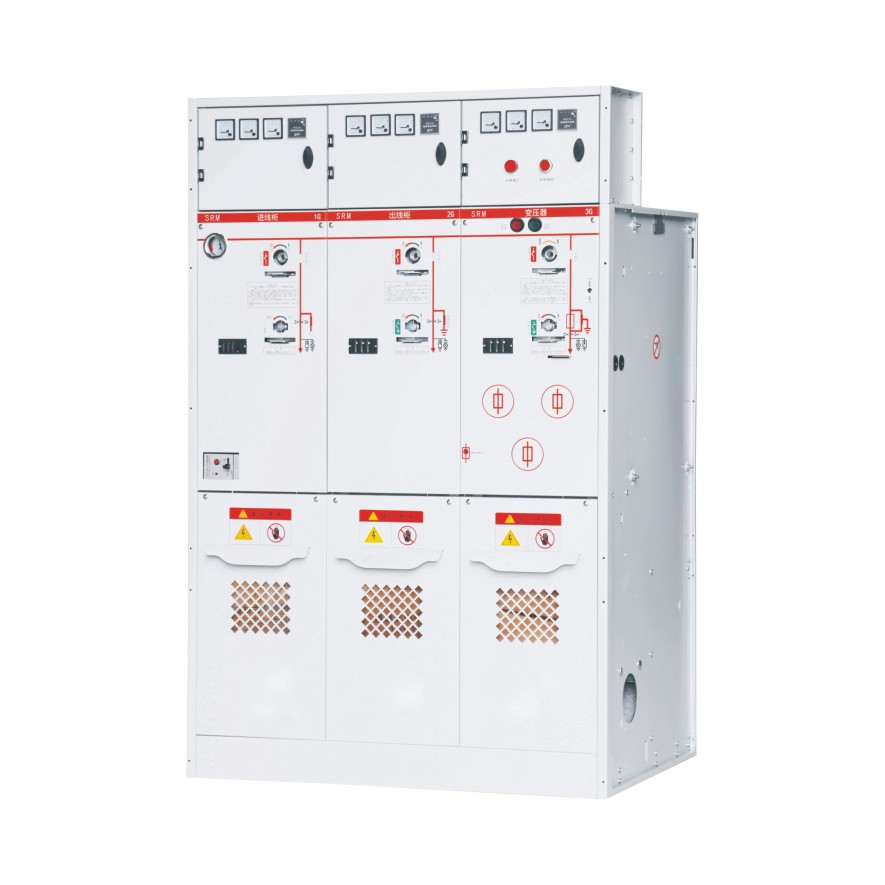

SRM系列充氣式開關柜

西開電氣生產的SRM系列充氣式SF6金屬封閉全絕緣系列環網開關柜，已通過國家高低壓電器質量監督檢驗中心的型式試驗。產品廣泛應用于10kV， 24kV配電系統，是城鄉各類用戶輸配電系統的選用產品。 開關柜為模塊化單元模式，可根據不同用途進行組合；由固定式單元組合和可擴張式單元兩大類，滿足各種輸配電對緊湊型開關柜的要求。 SRM系列充氣式開關柜式一個完全密封的系統，其所帶電部件以及開關封閉在不銹鋼的本體內。整個開關裝置不受外部環境影響，從而可以確保運行安 全可靠，并且免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。同時可提供智能化自動化方案，將現場安裝和調試的工作量降到最低。

技術特性

技術參數

Srm技術參數
		C模塊	F模塊	V模塊		Cb模塊
名稱	單位	負荷開關	組合電器	真空開關	隔離/接地開關	真空斷路器	隔離/接地開關
額定電壓 Rated Voltage	Kv	12/24	12/24	12/24	12/24	12/24	12/24
工頻耐受電壓	Kv	42/50	42/50	42/50	42/50	42/50	42/50
雷電沖擊耐受電壓	Kv	95/125	95/125	95/125	95/125	95/125	95/125
額定電流	A	630/630	注1	630/630		1250/630
額定轉移電流	A		1750
閉環開斷電流	A	630/630
電纜充電開斷電流	A	135/135
5%額定有功負載開斷電流	A	31.5/-
接地故障開斷電流	A	200/150
接地故障時電纜	A	115/87	注2	20/16		25/20
充電的開斷電流
短時開斷電流	Ka		注2	50/40	50/40	63/50	63/50
關合能力	Ka	63/50
短時耐受電流2秒	Ka	25/-
短時耐受電流3秒	Ka	-/20		20/16	20/16	31.5/25	31.5/25
機械壽命	次	5000	3000	5000	2000	10000	5000

注：1)取決于熔斷器的電流額定值；2)受限于高壓熔斷器

?

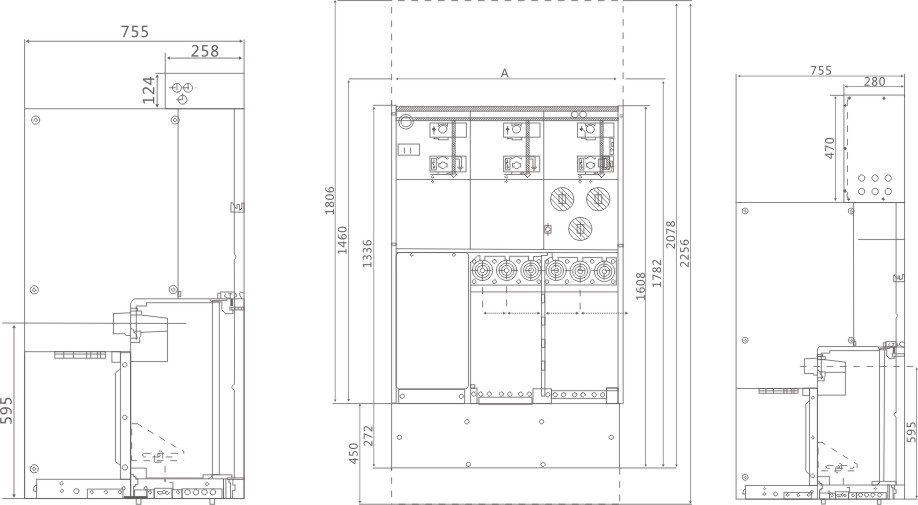

外形尺寸圖

?
