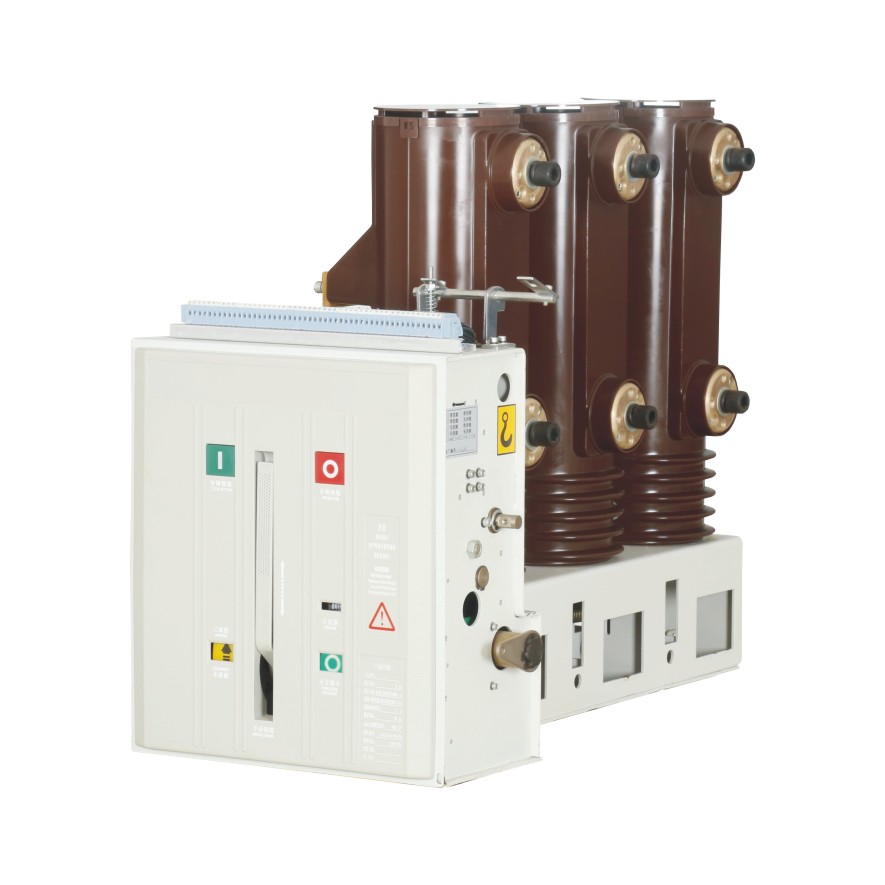

VBI/R-12 側裝式真空斷路器

VBI/R-12技術參數

額定電壓

kV

12

額定頻率

Hz

50

額定絕

1min工頻耐壓(有效值)(相間、相對地、真空斷口)

kV

42

緣水平

雷電沖擊耐壓(峰值)(相間、相對地、真空斷口)

kV

75

額定電流

A

630

630

1250

1250

1250

1600

額定短路開斷電流

20

25

31.5

額定短時耐受電流(額定短時熱穩定電流)

20

25

31.5

額定短路關合電流

kA

50

63

80

額定峰值耐受電流(額定動穩定電流)

50

63

80

異相接地故障開斷電流

17.4

21.75

27.4

額定短路持續時間(額定熱穩定時間) )

s

4

額定操作順序

分-0.3s-合分-180s-合分分 Score - 0.3s - score - 180s - score

額定短路開斷電流開斷次數

次 Times

30

額定電纜充電開斷電流

25

額定單個電容器組開斷電流

A

630

額定背對背電容器組開斷電流

400

機械壽命

次 Times

10000

動靜觸頭允許磨損累積厚度

mm

3
